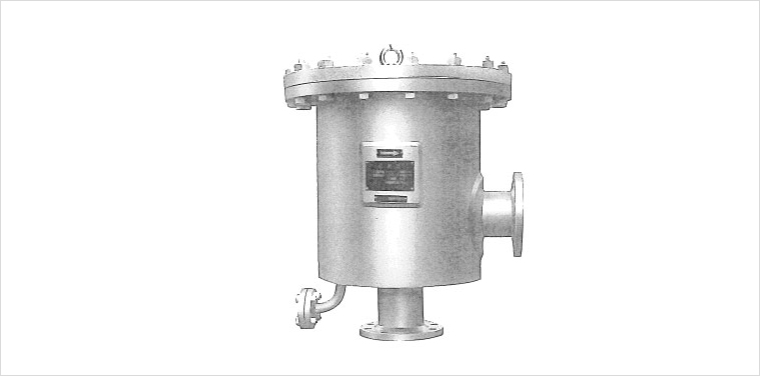

ＧＦＯ型（アングルタイプ）

ＧＦＯ型（0.49MPaタイプ）

最高使用圧力
0.49MPa
水圧試験圧力
0.74MPa
気密試験圧力
0.54MPa

導管内のダスト等による、整圧用ガバナーの作動不良、或は導管、バルブ、ガス栓の詰り等
種々の供給障害を除去し、需要家へ安全に供給するためのダストフィルターです。

特長

  1. 出入口ノズルを90度に取り付けておりますから、 アングルガバナー用及び概説ラインの狭いスペースにも御利用いただけます。
  2. 濾材にはポリビニール・ホルマール(PVF)スポンジを、使用しておりますから サブミクロン粒子に対しても良い捕集率を示します。
    又本濾材は非圧縮性のため 安定した捕集率や通気抵抗を保持することが出来ます。
  3. 耐久性が大、圧力損失が少ない。フィルターエレメントは繰返し洗浄が出来ます。

仕様

形式名 フィルターエレメント 使用濾材 補集効率(％) 処理ガス量(MAX) 最高使用圧力
GFO-50-E FEO-50-E #10A-A-2t 93 1,300Nm3/Ｈr 0.49MPa
GFO-50-F FEO-50-F #20A-A-2t 85
GFO-80-E FEO-80-E #10A-A-2t 93 3,000Nm3/Ｈr 0.49MPa
GFO-80-F FEO-80-F #20A-A-2t 85
GFO-100-E FEO-100-E #10A-A-2t 93 5,500Nm3/Ｈr 0.49MPa
GFO-100-F FEO-100-F #20A-A-2t 85
GFO-150-E FEO-150-E #10A-A-2t 93 13,000Nm3/Ｈr 0.49MPa
GFO-150-F FEO-150-F #20A-A-2t 85
GFO-200-E FEO-200-E #10A-A-2t 93 24,000Nm3/Ｈr 0.49MPa
GFO-200-F FEO-200-F #20A-A-2t 85

※GFO-100以上は第二種圧力容器個別検定合格書付。
※各種仕様に応じて設計製作致します。

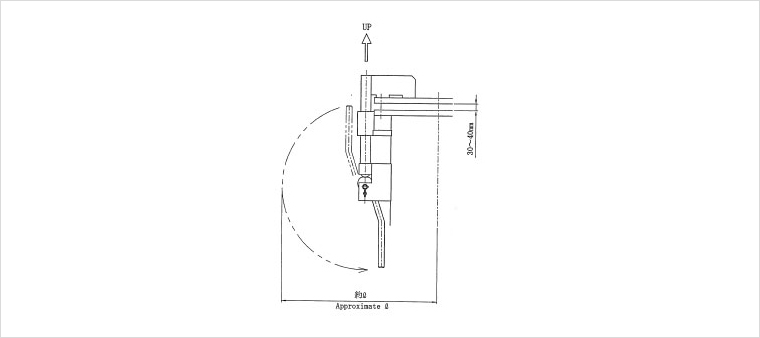

■リフト取付(別途御注文により取付けることができます。)
■リフティングレバーを操作することにより図のように蓋が30～40mm持ち上がり、蓋を左右
どちらにも回転させることができます。1人でエレメントの交換が楽にできるうえ危険防止にも役立ちます。

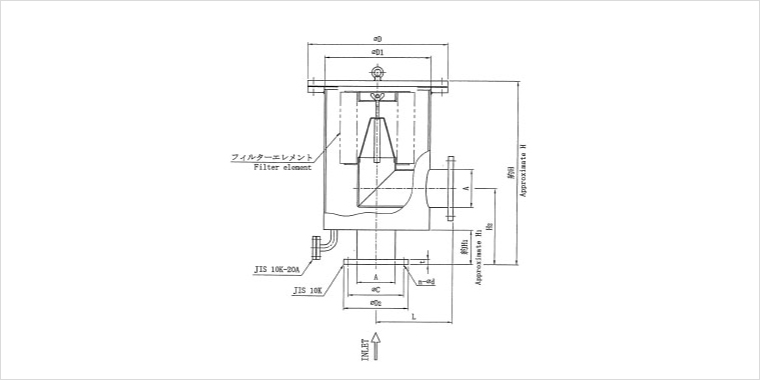

標準型フィルター寸法表

型式名 呼ビ径 寸法 参考寸法
A D D1 H H1 H2 L D2 C t n d ℓ
GFO-50 50 385 267.4 454 110 200 220 155 120 16 4 19 520
GFO-80 80 430 318.5 539 110 220 250 185 150 18 8 19 540
GFO-100 100 540 406.4 636 150 300 300 210 175 18 8 19 740
GFO-150 150 605 457.2 796 150 330 330 280 240 22 8 23 775
GFO-200 200 720 559 888 180 390 400 330 290 22 12 23 830

標準型フィルターエレメント寸法表

型式名 外径 内径 高サ(1組) 個数(1組) 処理(MAX)
FEO-50 170 70 156 1 1,300Nm3/Ｈr
FEO-80 200 100 206 1 3,000Nm3/Ｈr
FEO-100 280 125 206 1 5,500Nm3/Ｈr
FEO-150 320 170 309 2 13,000Nm3/Ｈr
FEO-200 410 230 309 2 24,000Nm3/Ｈr

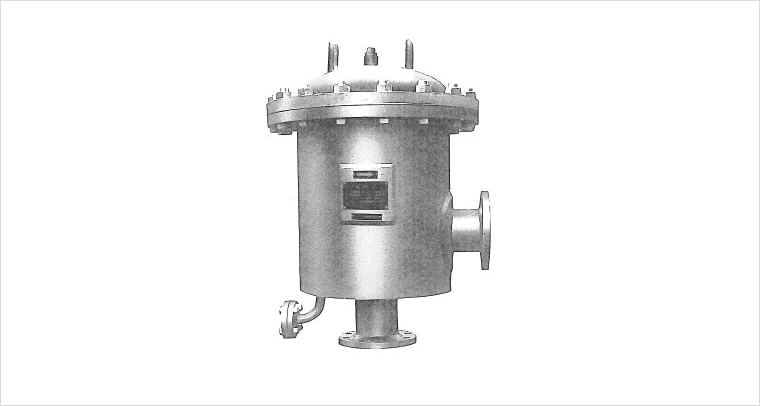

ＧＦＯ型（0.971MPaタイプ）

最高使用圧力
0.971MPa
水圧試験圧力
1.46 MPa
気密試験圧力
1.07 MPa

導管内のダスト等による、整圧用ガバナーの作動不良、
或は導管、バルブ、ガス栓の詰り等種々の供給障害を除去し、需要家へ安全に供給するための
ダストフィルターです。

特長

  1. 出入口ノズルを90度に取り付けておりますから、アングルガバナー用及び概説 ラインの狭いスペースにも御利用いただけます。
  2. 濾材にはポリビニール・ホルマール(PVF)スポンジを、使用しておりますから
    サブミクロン粒子に対しても良い捕集率を示します。又本濾材は非圧縮性のため安定 した捕集率や通気抵抗を保持することが出来ます。
  3. 耐久性が大、圧力損失が少ない。フィルターエレメントは繰返し洗浄が出来ます。

仕様

型式名 フィルターエレメント 使用濾材 補集効率(％) 処理ガス量(MAX) 最高使用圧力
GFO-500-E FEO-500-E #10A-A-2t 93 2,200Nm3/Ｈr 0.971MPa
GFO-500-F FEO-500-F #20A-A-2t 85
GFO-800-E FEO-800-E #10A-A-2t 93 5,300Nm3/Ｈr 0.971MPa
GFO-800-F FEO-800-F #20A-A-2t 85
GFO-1000-E FEO-1000-E #10A-A-2t 93 9,500Nm3/Ｈr 0.971MPa
GFO-1000-F FEO-1000-F #20A-A-2t 85
GFO-1500-E FEO-1500-E #10A-A-2t 93 22,000Nm3/Ｈr 0.971MPa
GFO-1500-F FEO-1500-F #20A-A-2t 85
GFO-2000-E FEO-2000-E #10A-A-2t 93 40,000Nm3/Ｈr 0.971MPa
GFO-2000-F FEO-2000-F #20A-A-2t 85

※GFO-1000以上は第二種圧力容器個別検定合格書付。
※各種使用に応じて設計製作致します。

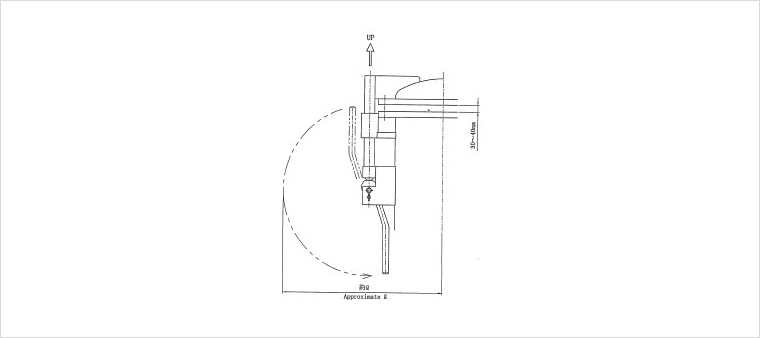

■リフト取付(別途御注文により取付けることができます。)
■リフティングレバーを操作することにより図のように蓋が30～40mm持ち上がり、
蓋を左右どちらにも回転させることができます。1人でエレメントの交換が楽にできるうえ
危険防止にも役立ちます。

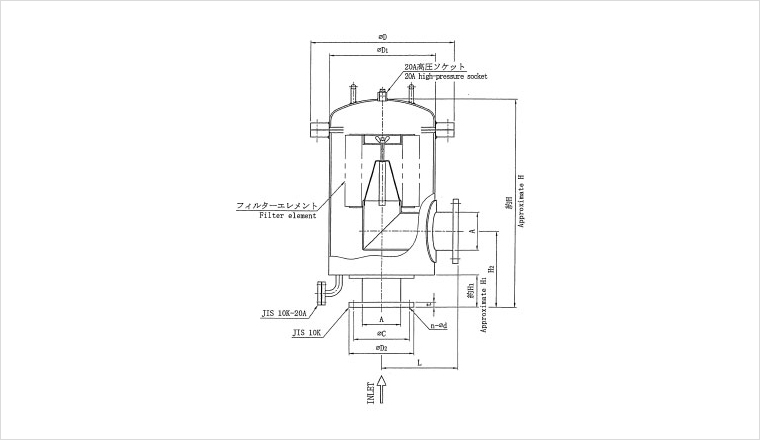

標準型フィルター寸法表

型式名 呼ビ径 寸法 参考寸法
A D D1 H H1 H2 L D2 C t n d ℓ
GFO-500 50 400 267.4 528 110 210 220 155 120 16 4 19 525
GFO-800 80 445 318.5 624 110 230 250 185 150 18 8 19 550
GFO-1000 100 560 406.4 727 140 300 300 210 175 18 8 19 750
GFO-1500 150 620 457.2 897 140 330 330 280 240 22 8 23 780
GFO-2000 200 745 559 1,028 180 410 400 330 290 22 12 23 845

標準型フィルターエレメント寸法表

型式名 外径 内径 高サ(1組) 個数(1組) 処理(MAX)
FEO-500 170 70 156 1 2,200Nm3/Ｈr
FEO-800 200 100 206 1 5,300Nm3/Ｈr
FEO-1000 280 125 206 1 9,500Nm3/Ｈr
FEO-1500 320 170 309 2 22,000Nm3/Ｈr
FEO-2000 410 230 309 2 40,000Nm3/Ｈr
