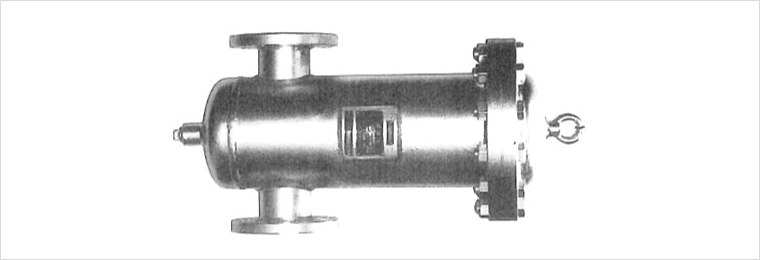

ＧＦＹ型（コンパクトタイプ）

概説ラインの狭いスペースに御使用下さい。

特長

  1. Y型ストレーナーの代わりに御使用下さい。
    面間距離はＹ型ストレーナー並みですから、概説ラインの狭いスペースにも御使用いただけます。
  2. Y型ストレーナーに比べメンテナンスが楽になりました。
    ①濾過面積を６～10倍にしましたので今までの点検回数は、1/6～1/10になります。
    ②濾材はPVFスポンジを使用しましたから、サブミクロン粒子にも良い捕集率を示し、
    かつ安定した通気性を保持しダストの再飛散を防ぎます。
  3. 耐久性が大きく、圧力損失が少なく、エレメントは、洗浄により繰返し御使用いただけます。

仕様

型式名 フィルターエレメント 使用濾材 補集効率(％) 処理ガス量(MAX) 最高使用圧力
GFY-25-E FEY-25-E #10A-A-2t 93 260Nm3/Ｈr 0.971MPa
GFY-25-F FEY-25-F #20A-A-2t 85
GFY-50-E FEY-50-E #10A-A-2t 93 1,000Nm3/Ｈr 0.971MPa
GFY-50-F FEY-50-F #20A-A-2t 85
GFY-80-E FEY-80-E #10A-A-2t 93 2,300Nm3/Ｈr 0.971MPa
GFY-80-F FEY-80-F #20A-A-2t 85
GFY-100-E FEY-100-E #10A-A-2t 93 4,100Nm3/Ｈr 0.971MPa
GFY-100-F FEY-100-F #20A-A-2t 85
GFY-150-E FEY-150-E #10A-A-2t 93 8,800Nm3/Ｈr 0.971MPa
GFY-150-F FEY-150-F #20A-A-2t 85
GFY-200-E FEY-200-E #10A-A-2t 93 16,000Nm3/Ｈr 0.971MPa
GFY-200-F FEY-200-F #20A-A-2t 85

最高使用圧力
0.971MPa
水圧試験圧力
1.46 MPa
気密試験圧力
1.07 MPa

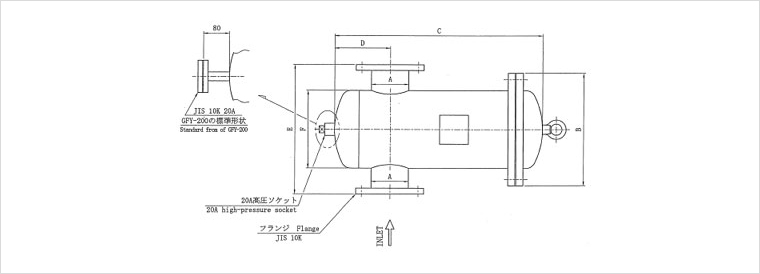

フィルター寸法表

型式名 (A)呼ビ径 B C D E F
GEY-25 25 250 453 102 280 139.8
GEY-50 50 250 461 107 280 139.8
GEY-80 80 305 575 137 330 190.7
GEY-100 100 350 643 171 402 241.8
GEY-150 150 445 789 250 480 318.5
GEY-200 200 560 897 310 600 406.4

※E寸法の変更が必要な場合は自由に変えられますのでご連絡下さい。

フィルターエレメント寸法表

型式名 (A)呼ビ径 処理ガス量Nm3/Ｈr 外径 内径 高サ 1組分の個数
FEY-25 25 260 90 45 210 1
FEY-50 50 1,000 95 55 210 1
FEY-80 80 2,300 150 83 260 1
FEY-100 100 4,100 180 110 260 1
FEY-150 150 8,800 230 160 260 1
FEY-200 200 16,000 290 215 290 1
